２Ａ３真空管アンプのページで２Ａ３シングルステレオアンプについて書いておりますが、小型コンパクト、高音質、長寿命と、良いことばかりです。なのに何故か新しいアンプを作りたくなります。人間の性でしょうか。
２Ａ３がこんなに良いのだから、３００Ｂはどれだけ良いのだろう。とか、シングルでもこれだけパワー感があるのだからプシュプルにしたらどれ程凄いのだろう。とか、妄想がどんどん深まります。
そんな時、職場の５０代の先輩が「一緒、一緒、みんな同じだよ。」みたいな事を言っていました。また、「３極管、５極管、ビーム管どれも一緒」とも言ってました。まだ30代前半だった私は「そんな訳ないでしょ。」みたいに反論しておりましたが、実際には２Ａ３シングルしか使ったことがなく、（雑誌等からの知恵はありましたが。）ペーパー知識のみの反論でした。「じゃあ貸してあげるから聴いてみな。５０ＣＡ１０でも６ＣＡ７でも６ＲＡ８でも３００Ｂでもどれでも持って行っていいよ。家まで取りに来たら。」と言うので、「え、３００Ｂでも良いの？」球だけでも10万円を超えるものです。（牧田さん貸していただいてありがとうございました。）と言う訳で、しばらく我が家のアンプは、２Ａ３シングルから３００Ｂシングル（ＷＥ９１Ｂタイプ）に切り替えて使用しておりました。
その時の感想ですが、「あれ？同じじゃん？」です。自分の持っている２Ａ３が３００Ｂと同じであると考えれば嬉しいのですが、世の中の３００Ｂが２Ａ３と同じであるなら悲しいと言うべきです。オーディオ専科名古屋店の師匠が言っていたとおり「３００Ｂみたいなものは、散々球をいじってみたもんにしか分からん。」のでしょうか。
今、自分が５０代になってやっと分かることなのですが、音楽を聴くのに特別な球なんてありません。当然、３００Ｂなんて特別な球ではないのです。（特別に高価ですが。）蓮舫さんのように２番目でも十分なのです。「分かった。２Ａ３があれば十分、パワーが足りなければ石で聴けばいいや。」って感じです。（世の中の３００Ｂ評価は、重箱の隅をつつきまくったものではないでしょうか。）
ＷＥ９１Ｂタイプの評価
しかし、当時の私は、借りてきたＷＥ９１Ｂを次のように評価しました。（すみませんでした。）
① シングルだから同じ音の傾向になる、プシュプルならもっと力強いはず。
② プレート電圧が低すぎパワー感が損なわれている。（でも自己バイアスが好き。）
③ カップリングコンデンサーがフィルムなのが悪い。（メタルケースのオイルコンが好き。）
と勝手に解釈し、新しくアンプを作ることにしたのです。（私も若かったんですね。）
ところで、貸していただいたこのアンプですが、アルコールで掃除した時に、球のベースの「Ｗｅｓｔｅｒｎ」の黄色い印刷の「Ｗ」が消えてしまいました。（牧田さん、すみませんでした。）
今時アルコールで消えてしまう塗料なんて。ガーン。（米製品は変なところで手抜きがあります。）
だから、と言う訳ではないのですが、カップリングコンデンサーは、フィルムからマイカに付け替えております。（超高価だったので「Ｗの悲劇」の件はお許しください。）
２A３００Bプシュプル真空管アンプの設計
次の条件でアンプを設計してみました。
① ３００Ｂのプシュプルアンプで、球は２Ａ３に差し替え可能なものにする。（２Ａ３には拘りたい。）
② 安全を考え自己バイアス方式とする。（上下も個別にバイアスする。）
③ プレート電圧は可能な限り高くする。
③ シンプルな３段構成とし、全段を３極管とする。（３極管に拘りはないが、複合管が使えるため。）
④ NFBは必要最小限とする。（１０ｄＢ程度）
⑤ カップリングコンデンサーはオイルにする。
⑥ 電圧利得は少なくとも２０ｄＢ以上にする。
当初、ツインモノにする考えはなかったのですが、３００Ｂ、２Ａ３のコンパチ方法の関係でそうなりました。
出来上がったのがこれです。（出力管は３００Ｂ）
３００Ｂを使用するか２Ａ３を使用するかは、カソード抵抗、プレート電圧、フィラメント電圧を内部のスイッチで切り替えます。電源トランスはノグチトランスのPMC-170Mを使用しましたので汎用性が高く、どちらの球にも使用できます。
参考になったのはＰ-２６０
回路はアキュフェーズのＰ-２６０にヒントを得ました。Ｐ-２６０はスイッチ切り替えにより純Ａ級３０Ｗ、Ｂ級１３０Ｗを切り替えます。その時バイアス電圧を切り替えるとともに、終段の供給電圧も切り替えます。その切り替え方法が強引で、スイッチでトランスのタップを切り替えます。純Ａ級時は２３Ｖタップ（ＤＣ∓３０Ｖ）、Ｂ級時は５０Ｖタップ（ＤＣ∓７０Ｖ）です。Ａ級からＢ級への切り替え時の突入電流は大丈夫なのでしょうか。初め、動作中にそんなことしたら壊れるんじゃないか、とか、雑音が出るんじゃないかと思いましたが、使ってみると至って良好です。アマチュア的な発想ですが大成功と思います。実際はオムロンのＭＹ４型リレーで切り替えていますが、リレーとは元々そんな電力用途のものなので、スピーカー出力の保護に使われるのよりも動作が良好なのかも知れません。ちなみにＰ-２６０のバイアス電圧の切り替えは、フォトカプラを用い電子的に行っている様です。
シャーシは特注品

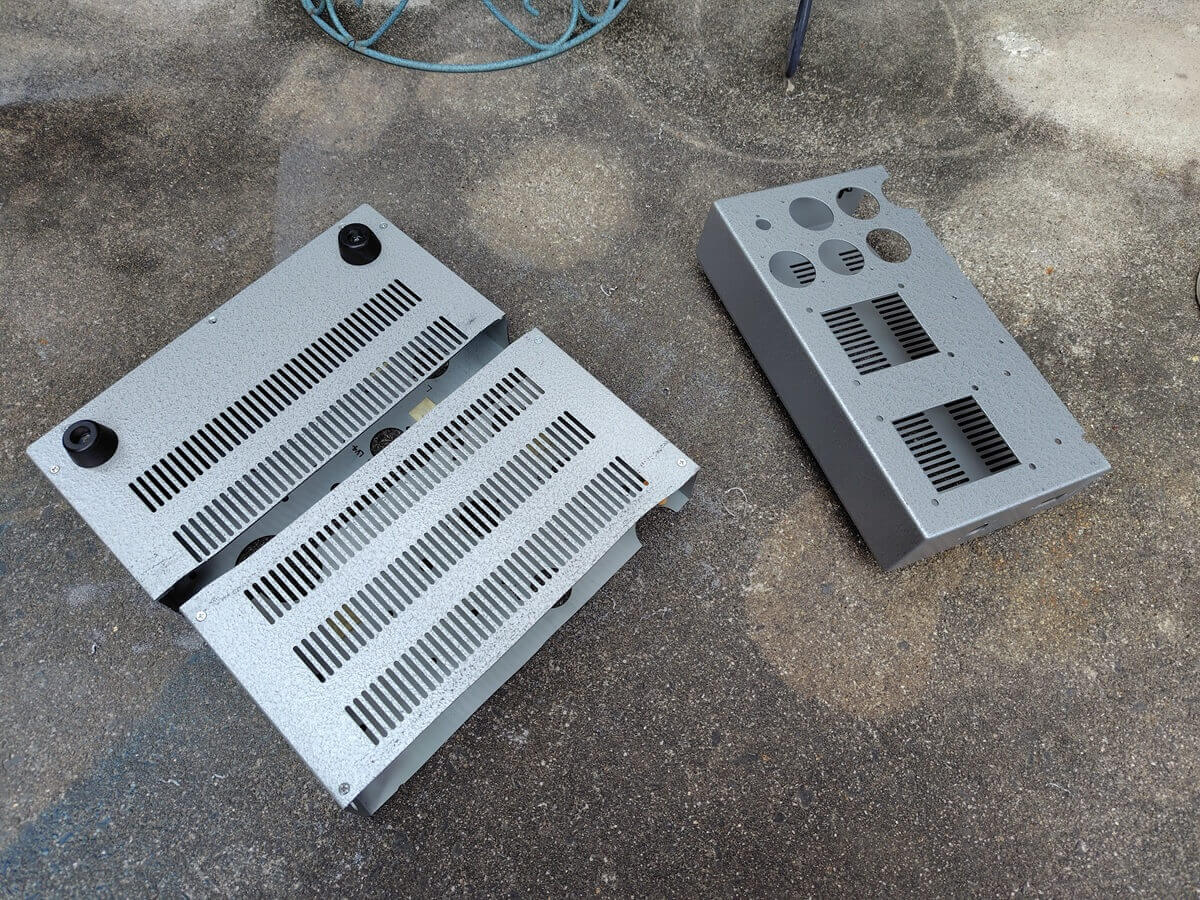

シャーシはツゲ電機のオヤジさん（ツゲ電機のオヤジさん元気かな？）に発注しました。これだけのものになりますと既製品では作れません。ツゲ電機のオジさんは趣味で真空管屋をやってる様な人で、（本業とは別に）こんな趣味の金物を採算度外視で製作していただけました。塗装も精度も抜群で、バイアスのテスト端子（ハムバランサーの右横の端子）なんかの変形穴にも対応していただけました。
納入の日に店まで取りに行くと他のお客さんから「凄いもの作ったね。電車で持って帰るの、重いぞー」と声をかけられましたが、オジさんは「好きな人にとっちゃー全然重くないよなあ」と言ってくれました。結構重かったけどニコニコして帰ったのを覚えてます。ツゲ電機では、ピアレスから特許の承諾をとってトランスを製造しておりましたが、今だ使っておりません。ＷＥ３００Ｂと同じく、死ぬまでには使ってみたいなーって感じです。（ＷＥもピアレスも憧れの存在でした。）
実は、私、汎用品が大好きです。理由は、まず安い、それと普遍性があり、耐久性もある、そんなものが大好きです。長岡鉄男さんが言っていたのですが、水道のホースは安いものが最も性能が良くて長持ちするそうです。世の中そんなもんかも知れません。ちなみに出力トランスはタムラのＦ７８３で、これも昔からの汎用品です。
特殊な使い方

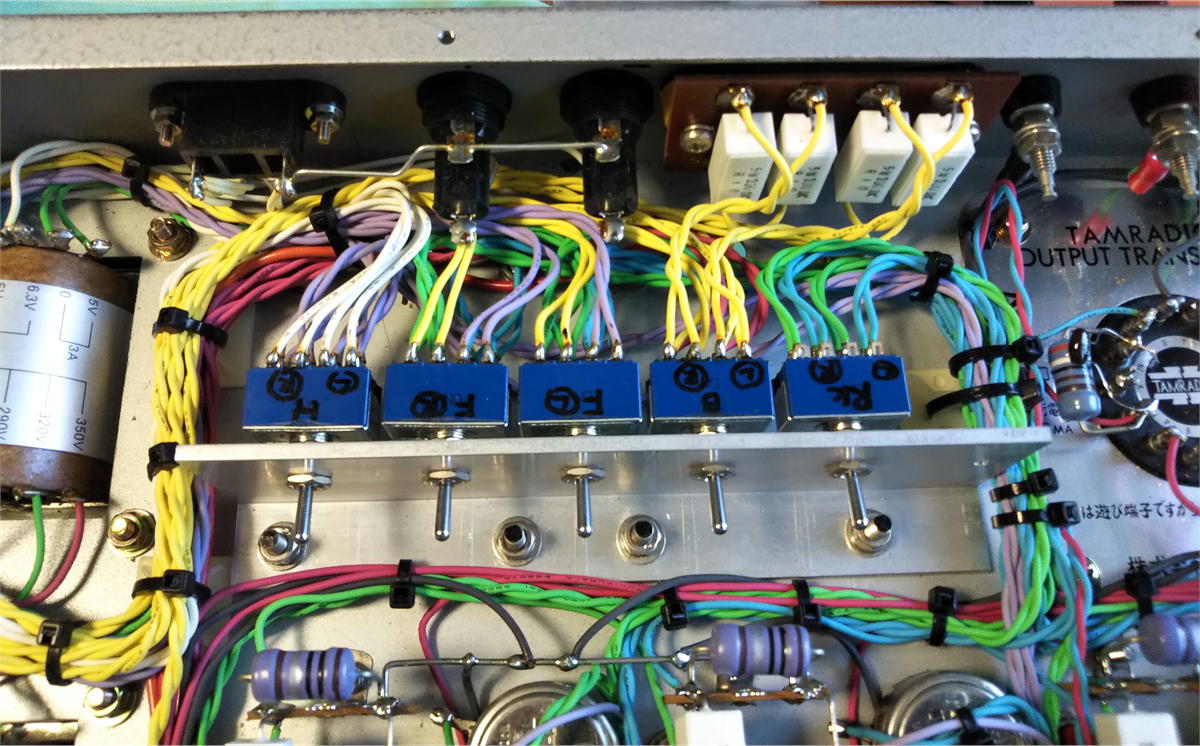

３００Ｂ、２Ａ３の切り替えは５個のスイッチで行います。リレーなんかより信頼性は高いのではないでしょうか。複数のスイッチにしたことにより、２Ａ３を高いプレート電圧で動作させることもできます。（ロシア管なら可能かな？ＲＣＡ管では心配で、中国管では危険で試せません。）３００Ｂを低いプレート電圧で動作させることも可能ですが、どこまでセコイんだと言われそうで（球は長持ちしそうでですが音は期待できません。）やってません。勿論、電源を切った状態で切り替えます。
回路図
回路は以下のとおりです。
出力管、ドライブ管
図面の日付が平成２９年となってますが、それはメンテの日付で、実際の製作は平成１２、３年の頃です。出力管はスベトラーナ３００Ｂ、ドライブ兼位相反転管が６ＳＮ７です。全体の利得は２６ｄＢ、ＮＦＢは１３ｄＢと調度良い感じではないでしょうか。言うの忘れてましたが、当然ＷＥ３００Ｂなんて高価で使えません。と言うかスベトラーナで十分です。ネット情報でＷＥ以外クズみたいなものもありますが、（あるいは、ロシア製でもまあまあって感じで書いてあるものが多い。）そんなことはありません。セトロンでも中国でもロシアでも北欧でも選別さえされていれば性能、音質ともに変わりはありません。（２Ａ３、３００Ｂ同一論者の言うことですからあてにはなりませんが。）
初段管
初段管は高μの６ＳＬ７を使用しております。以前、手持ちの関係で中μの６ＳＮ７を使用していましたが、総合利得が低く、音に活気がないクラシック向きの音質だったので、現在の６ＳＬ７となっております。ＷＥ９１Ｂも初段管に高利得な５極管の３１０Ａを使用することにより高音質を得ております。初段に３１０Ａではなく、７６なんかを使用したら全く違う音質のアンプができるのではないでしょうか。５極管を嫌いな人もいますが、ＱＵＡＤⅡなんかは初段兼位相反転兼ドライブ管が５極管のＥＦ86、終段管がビーム管のＫＴ６６とシンプルな構成ですが凄く良い音です。何事も偏見を持ってはいけません。
位相反転は、私の好きなカソード結合（差動増幅）です。位相反転ができて増幅もできるなんて素敵です。
